Produkto vaizdo įrašas

Produktų aprašymas

Prekės ženklas	Produkto pavadinimas	Modelis	Svoris/vnt	Dalies numeris
Vikšras	CAT lazdos cilindras	349D	618,75 kg	3706692

Tiekiame visų modelių komatsu ekskavatoriaus vikšrinius volus. Jei norite sužinoti kitus modelius, susisiekite su mumis.

Produkto pavadinimas	CAT lazdos cilindras
Dalies numeris	3706692
Kilmė	JAV
Prekės ženklo pavadinimas	AKMUO
Modelis	CAT 349D
Kaina	Galima derėtis
Pakuotės detalės	Standartinė eksporto pakuotė
Pristatymo laikas	0-30 dienų
Mokėjimo terminas	L/C, T/T
Kainos terminas	FOB, CIF, CFR
Tiekimo pajėgumai	50 000 vnt./mėn
Minimalus užsakymo kiekis	1 PC
Medžiaga	Aukštos kokybės plienas
Technologijos	Tikslus apdirbimas
Paviršius	Apdorojimo antikorozinė danga
Kietumas	HRC 48-52
Kokybė	Originalus gamyklinis standartas
Aptarnavimas po-pardavimo	Visas palaikymas, internetinė paslauga
Spalva	Pritaikoma
Taikymas	Ekskavatorius
Pritaikoma	įskaitant pritaikytas medžiagas, paviršiaus apdorojimą ir specifikacijas

Su gaminiu susijusi informacija

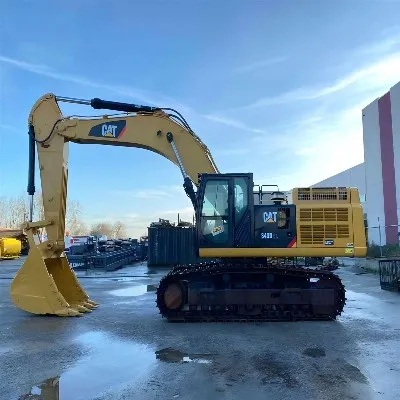

Cat 349D ekskavatorius

Specifikacijos:

Variklio galia: 283kw

Darbinis svoris (kg): 46 285 kg

Trasa

Vėžio plotis: 2740 mm
Batų dydis: 750 mm

Vikšro ritinėlių skaičius vienoje pusėje: 8

Laikiklio ritinėlių skaičius vienoje pusėje: 2

Batų skaičius vienoje pusėje: 49

AKMUO: gaminio privalumai

Bendra išvaizda

Pagaminta iš didelio -stipraus legiruotojo plieno cilindro cilindro cilindrinės konstrukcijos, kurios išorinis skersmuo yra maždaug 190 mm. Paviršius yra padengtas chromu arba specialia antikorozine apdaila. Jis jungiasi per flanšus arba žiedinius žiedus abiejuose galuose, todėl atrodo glausta ir kompaktiška.

Sandarinimo sistema

Naudojama kelių{0}}komponentinių sandarinimo sistema, įskaitant pirminį sandariklį (U-puodelį arba V-įpakavimą), dulkių žiedą ir kreipiamąjį žiedą. Sandarinimo medžiagos yra -atsparios alyvai ir{5}}dėvėjimuisi poliuretano arba fluoro gumos, todėl užtikrinamas patikimas sandarinimas.

Amortizacinė struktūra

Hidrauliniai amortizatoriai montuojami abiejuose cilindro galuose arba strypo gale. Kai stūmoklis pasiekia savo eigos pabaigą, droselio amortizacija sumažina smūgį, todėl sumažėja triukšmas ir vibracija.

Komponentų sujungimas

Stūmoklio koto galas ir cilindro apatinis galai yra sujungti naudojant didelio stiprumo{0}}kaiščius. Kaiščių paviršius-apdorotas chromu arba grūdinimu, kad būtų didesnis atsparumas nusidėvėjimui, o sujungimo vietose yra tepimo jungiamosios detalės.

Gamybos procesas

Tikslus cilindrinių vamzdžių šlifavimo procesas

Vidinė cilindro vamzdžio sienelė yra pagrindinis darbinis paviršius, kuris tiesiogiai susijungia su sandarikliais. Paviršiaus šiurkštumas Ra0,2-0,4 μm ir kryžminio brūkšnio raštas, suformuotas preciziškai šlifuojant, lemia alyvos plėvelės išlaikymo gebą, sandariklio tarnavimo laiką ir atsparumą dilimui.

Stūmoklinių strypų kietojo chromavimo procesas

Stūmoklio strypas yra vienintelė atvira judanti dalis, kuri yra veikiama išorinių smūgių, dulkių, korozijos ir kitų atšiaurių sąlygų. Kietas chromo sluoksnis (kurio kietumas HV800-1000) yra pirmoji apsaugos nuo nusidėvėjimo, įbrėžimų ir korozijos linija. Dengimo kokybė tiesiogiai lemia stūmoklio koto tarnavimo laiką.

Tikslus sandariklių formavimo procesas

Tarpikliai yra hidraulinių cilindrų „gelbėjimosi ratas“, nes visos nuotėkio problemos galiausiai kyla dėl sandariklio gedimo. Tikslus liejimas užtikrina sandariklių matmenų tikslumą, medžiagos vienodumą ir geometrinę nuoseklumą, o tai tiesiogiai veikia sandarinimo efektyvumą.

Švarios surinkimo aplinkos kontrolė

Hidraulinės sistemos yra itin jautrios užterštumui; mikronų{0}}lygio priemaišos gali užstrigti vožtuvo šerdyje ir subraižyti sandariklį. Surinkimas švarioje aplinkoje naudojant specializuotus įrenginius yra labai svarbus siekiant išvengti „įgimto užteršimo“.

Darbinis našumas

Kasimo jėgos pasirodymas

Didžiausia maždaug 183 kN kasimo jėga užtikrina didelę trauką kasant kietą dirvą, uolienas ir kitas medžiagas, užtikrinant aukštą veikimo efektyvumą.

Veikimo greitis

Kačių lazdos cilindro atitraukimo greitis yra palyginti greitas. Kartu su regeneravimo funkcija sutrumpėja vieno -ciklo laikas, o tai pagerina įkėlimo efektyvumą.

Stabilumas

Didelio{0}}skersmens stūmoklio kotas ir cilindro cilindro konstrukcija gali veikti esant iki 35 MPa darbiniam slėgiui. Jis išlaiko stabilų judėjimą ir yra atsparus drebėjimui esant didelei apkrovai.

Patikimumas

Pagaminta iš didelio-stiprumo medžiagų ir tikslių gamybos procesų, ji puikiai veikia net esant dažnoms apkrovoms.

Prisitaikymas

Reguliuojant hidraulinės sistemos parametrus, ji gali būti pritaikyta, kad atitiktų skirtingų eksploatavimo sąlygų reikalavimus.

Priežiūros rekomendacijos

Antspaudai

Keisti juos rekomenduojama kas 5000-8000 darbo valandų arba kas 2-3 metus, priklausomai nuo eksploatavimo sąlygų. Jei aptinkamas nuotėkis, nedelsdami juos pakeiskite.

Vadovo įvorė

Tarnavimo laikas yra maždaug 8000-10000 valandų. Jį reikia pakeisti, kai pastebimas didelis arba netolygus nusidėvėjimas.

Stūmoklio strypas

Įprastai naudojant, jis gali tarnauti daugiau nei 10 000 valandų. Remontas reikalingas, jei pažeista chromo danga arba jei įbrėžimų gylis viršija 0,1 mm.

AKMUO

excavator track roller pc1250

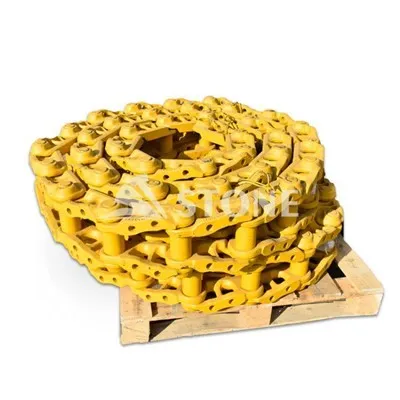

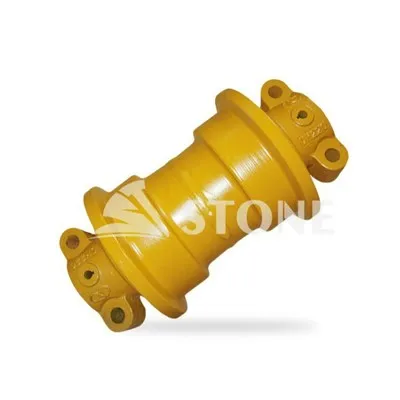

„Stone“ yra pirmaujanti inžinerinių mašinų dalių tiekėja, daugiausia dėmesio skirianti aukštos kokybės{0}}dalims kasybos įmonėms. Nuo pat įkūrimo 2004 m., mes įsikūrę Šanchajuje, Kinijoje, sukūrėme savo prekės ženklą STONE, tapdami patikimu pasirinkimu pramonėje. Esame įsipareigoję tiekti įvairių dalių, įskaitant buldozerius, ekskavatorius ir ratinius krautuvus, gerai žinomiems- prekių ženklams, pvz., „Caterpillar“ ir „Komatsu“. Mūsų gaminių linija apima visą OEM dalių asortimentą, pvzBėgių grandinė, Vikšriniai volai, Žvaigždė, Ekskavatorių kaušai, peiliai, ekskavatoriaus cilindrai, sūpynės ratai ir įvairūs elektriniai bei hidrauliniai komponentai, siekiant užtikrinti, kad būtų laikomasi griežtų mūsų klientų kokybės ir eksploatacinių savybių reikalavimų.

Į viršų

kokybės

20+

metų patirtį

Pritaikyta

paslauga

2000+

valandų orderis

Q＆A

Kaip kasimo jėga veikia iš tikrųjų?

Cat 349D lazdos cilindro vardinė kasimo jėga yra 183 kN, o kaušo kasimo jėga – 268 kN. Įrengtas C13 variklis ir dvigubo pagrindinio siurblio hidraulinė sistema, jis suteikia pakankamai galios rezervo įprastoms darbo sąlygoms, tokioms kaip kasyba, statyba ir kelių tiesimas.

Koks yra tarnavimo laikas ir koks gedimų dažnis{0}}sunkiomis sąlygomis?

Įprastos priežiūros metu šio cilindro projektinis eksploatavimo laikas gali siekti 8 000 -10 000 darbo valandų. Esant sunkioms-apkrovoms (pvz., kasybai), rekomenduojama atlikti išsamų patikrinimą kas 2 000 valandų, o pažeidžiamų dalių, pvz., sandariklių, keitimo ciklas bus atitinkamai sutrumpintas. Esant standartinėms eksploatavimo sąlygoms, per pirmąsias 5000 valandų nežmoginių gedimų dažnis yra mažesnis nei 3%. Tačiau faktiniam tarnavimo laikui didelę įtaką daro eksploatavimo įpročiai, techninės priežiūros dažnumas ir darbo sąlygų sunkumas. Patartina reguliariai vesti techninės priežiūros įrašus.

Koks yra bendras ekonomiškumo{0}}efektyvumas, atsižvelgiant į pirkimo kainą ir{1}}ilgalaikes priežiūros išlaidas?

Nors originalių „Cat“ dalių pirkimo kaina yra didesnė nei antrinės rinkos (ne{0}}originalių) dalių, antrinės rinkos parinktys suteikia kainos pranašumą.

Tačiau norint įvertinti sąnaudų{0}}efektyvumą reikia atsižvelgti į tris pagrindinius veiksnius:

Degalų efektyvumas: regeneravimo grandinės technologija sumažina degalų sąnaudas maždaug 8-12 %, todėl ilgainiui sutaupoma daug.

Patikimumas: originalios dalys pasižymi mažesniu gedimų dažniu ir reikalauja rečiau techninės priežiūros, todėl sumažinamos brangios prastovos, palyginti su antrinės rinkos dalimis.

Garantija: nemokamas pakeitimas garantiniu laikotarpiu padeda sumažinti netikėtas išlaidas.
